[Config] iBGP & eBGP 설정하기

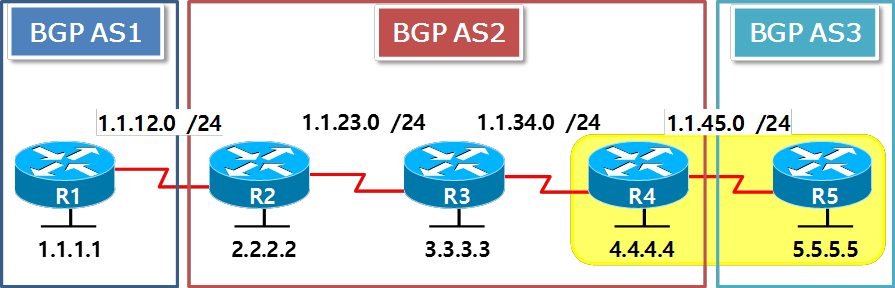

Case 1. eBGP (물리인터페이스)

eBGP는 직접 연결된 장비와 peer를 설정하는 경우가 대부분이기 때문에, 일반적으로 서로 연결된 물리 인터페이스로 peer를 구성한다.

• AS간 라우팅은 아직 하지 않고, AS2는 OSPF로 구성한다.
• R1과 R2간 Serial 주소를 사용해 eBGP peer를 설정하고, Loopback을 광고한다.

주의!   Classful 주소는 mask를 생략하고 그 외의 서브넷은 반드시 지정해주어야 한다.

# R1
router  bgp  1
  neighbor  1.1.12.2  remote-as  2
  network  1.1.1.0  mask  255.255.255.0

# R2
router  bgp  2
  neighbor  1.1.12.1  remote-as  1
  network  2.2.2.0  mask  255.255.255.0







Case 2. eBGP (Loopback)

eBGP에서 흔히 사용되는 방식은 아니지만, 이중화 구성을 할 경우 사용될 수 있다.
iBGP와는 달리 hop 수가 1로 제한되어 있기 때문에 로컬 장비와 peer 장비를 포함한 경로상의 모든 장비의 수를 세어 'ebgp-multihop' 명령어를 써줘야 한다.

• R4와 R5는 서로의 Loopback을 사용해 eBGP를 설정한다.
• 광고하는 것 없이 peer만 설정한다.

# R4
ip route 5.5.5.0 255.255.255.0 s1/3 1.1.45.5   (Unicast 통신을 위해 필요)
router  bgp  2
  neighbor  5.5.5.5  remote-as  3
  neighbor  5.5.5.5  update-source  lo 0
  neighbor  5.5.5.5  ebgp-multihop  2

# R5
ip route 4.4.4.0 255.255.255.0 s1/3 1.1.45.4
router  bgp  3
  neighbor  4.4.4.4  remote-as  2
  neighbor  4.4.4.4  update-source  lo 0
  neighbor  4.4.4.4  ebgp-multihop  2





Case 3. iBGP

AS내의 물리적 구성은 이중화 설정되어 있는 경우가 대부분이기 때문에 iBGP는 일반적으로 루프백을 이용하여 peer를 구성한다.

# R2
router  bgp  2
  neighbor  4.4.4.4  remote-as  2
  neighbor  4.4.4.4  update-source  lo 0

# R4
router  bgp  2
  neighbor  2.2.2.2  remote-as  2
  neighbor  2.2.2.2  update-source  lo 0
